Pompes à lisier doublées de métal Naipu® AH

Pompes à lisier doublées de métal Naipu® AH

    Type de paiement: L/C,T/T,D/P,Paypal,Money Gram,Western Union
    Terms of Trade: FOB,CFR,CIF,FCA,CPT
    Quantité de commande minimum: 1 Set/Sets
    Délai de livraison: 15 jours
    Détails d'emballage: Caisse en bois
    productivité: 100 set each Month
    marque: NaiPu
    transport: Ocean,Land,Air
    Lieu d'origine: ShiJiazhuang, Hebei, Chine
    Capacité d'approvisionnement: 200set
    Certificats : ISO 9001:2008
    Code SH: 8413709990
    Hafen: TianJin,Qingdao,Beijing

Informations de base

Modèle: Naipu - AH

Description du produit

Pompes à lisier doublées de métal Naipu® AH

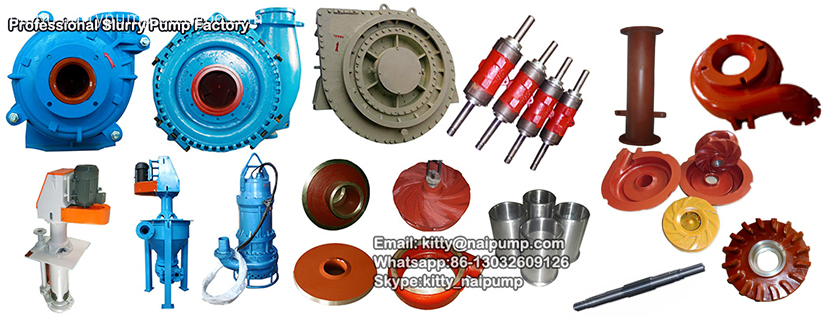

Naipu® fabrique une pompe à lisier, une pompe à sable de gravier, une pompe de dragage et des pièces de rechange.

Naipu peut être votre usine de porcelaine. W ienvenue à me contacter pour le catalogue. Whatsapp / Wechat: 86-13032609126

NaiPu slurry pump


Pompes à lisier doublées de métal Naipu® AH

AH Slurry Pump

La description

Index

Value

Products Name

AH Metal Slurry Pump

Inlet Dia (mm) 1.5-20 inch
Outlet Dia (mm) 1.5-18inch

Flow (m3/h)

 0-5400 m3/h

Head (m)

 5-118 m

Max Power(kw)1


Material

High Chrome A05

Drive Type

 CV / ZVz / CRz/ DCz

Drive Engine  Motor or Diesel

Seal Type

Packing Seal , Expeller Seal, Mechanical Seal

MQQ

1 set

Payment Term

TT , LC, or Negotiate

Original

ShiJiaZhuang , Hebei China

Supply Range

Slurry Pump , Motor , Base Plate,Guard, v-belt , Pulley

Weight (KG)


Delivery Term

By Sea, By air , By TNT, DHL , By Train

Fonctionnalité


Les pompes de type ZJR, ZJM, ZJH sont des pompes horizontales centrifuges en porte-à-faux. Ils sont conçus pour la manipulation de boues à haute densité dans les départements de la métallurgie, des mines, du charbon, de l’énergie, des matériaux de construction, etc.

La doublure et la turbine des plaques de châssis des pompes de type ZJR, ZJ (M) sont munies de chemises en métal ou de caoutchouc résistantes à l'usure et remplaçables.

Les joints d’arbre pour les pompes de type ZJ (R), ZJM et ZJH peuvent être dotés d’un joint de presse-étoupe, d’un joint d’expulsion ou d’un joint mécanique.

La branche de décharge peut être positionnée à des intervalles de 45 degrés à la demande et orientée vers huit positions quelconques pour s'adapter aux installations et applications.

Les roulements utilisent une structure cylindrique, ce qui permet de régler facilement l’espace entre la roue et le revêtement de la plaque de recouvrement et de les éliminer complètement lors de la réparation. Les roulements utilisent une lubrification à la graisse. Voici les types d’entraînement, tels que l’entraînement par courroie trapézoïdale, l’entraînement par réducteur, l’entraînement par couplage de fluide et les dispositifs d’entraînement par conversion de fréquence.

Vaste performance, bon NPSH et rendement élevé, la pompe de ce type peut être installée en série à plusieurs étages afin de répondre aux besoins des livraisons longue distance.

Application

Les pompes ZJR, ZJM, ZJH utilisent pour la manipulation de boues abrasives fortes et de densité élevée et de boues à faible densité et de charge élevée dans les secteurs métallurgique, minier, du charbon, électrique, des matériaux de construction, etc.

Par exemple: traitement du blanchissage du charbon, traitement du minerai fin et des résidus dans une mine de métaux, traitement des cendres volantes et combinées dans une centrale thermique.

Application typique

Ball mill discharge

Bottom/fly ash, lime grinding

Coal

Coarse sand

Coarse tailings

Dredging

FGD

Fine tailings

Flotation

Heavy media

Minerals  concentrate

Mineral sands

Ni acid slurry

Oil sands

Phosphoric acid

Phosphate matrix

Process chemical

Pulp and paper

Rod mill discharge

SAG mill discharge

Wet crushers

Alumina

Copper

Molybdenum

Iron Ore

Gold

Lead &zinc

Silver

Bauxite

Titanium

 Steel

Sand & Gravel

Explication du modèle

1.5x1B-NP

1.5: diamètre d'admission (pouce)
1: taille de décharge (pouce)
B: Type de cadre avec puissance maximale
HC: Pompe Shijiazhuang NaiPu Cie., Ltd.

Paramètres de performance de la pompe à lisier ZJ (R) / ZJM / ZJH

Type

Allowable Mating Max. Power(Kw)



Clear Water Performance

Impeller

Material

Capacity/Q m³/hr

   Head/m

 peed

 rpm

Max Eff%

NPSH/m

Nos of Vane

Impeller Diameter/

mm

1.5/1-NP-AH

15

M



12.6--28.8

6--68

1200--3800

40

2--4

5

152

R

10.8-25.2

7-52

1400-3400

35

3

2X1.5-NP-AH

15

M

32.4--72

6--58

1200--3200

45

3.5--8

5

184

R

25.2-54

5.5-41

1000-2600

50

2.5-5

178

3X2-NP-AH

30

M

39.6--86.4

12--64

1300--2700

55

4--6

5

214

R

36-75.6

13-39

1300-2100

55

2-4

213

4X3-NP-AH

30

M

86.4--198

9--52

1000--2200

71

4--6

5

245

R

79.2-180

5-34.5

800-1800

59

3-5

6X4-NP-AH

60

M

162--360

12--56

800--1550

65

5--8

5

365

R

144-324

12-45

800-1350

65

3-5

8X6-NP-AH

300

M

360--828

10--61

500--1140

72

2--9

5

510

R

324-720

7-49

400-1000

65

5-10

10X8-NP-AH

560

M

612--1368

11--61

400--850

71

4--10

5

686

R

540-1188

12-50

400-750

75

4-12

12X10-NP-AH

560

M

936--1980

7--68

300--800

82

6

5

762

R

720-1620

7-45

300-650

80

2.5-7.5

14X12-NP-AH

560

M

1260--2772

13--63

300--600

77

3--10

5

965

R

1152-2520

13-44

300-500

79

3-8

16X14-NP-AH

1200

M

1368--3060

11--63

250--550

79

4--10

5

1067

20X18-NP-AH

1200

M

2520--5400

13--57

200--400

85

5--10

5

 1370


Image de pompe à boue horizontale

Slurry Pump


Dessin de construction de pompe centrifuge horizontale



Rubber Slurry Pump Parts


Metal Construction


Numéro de la pièce principale au dessin

032:Frame Plate
060: Intake Joint
132:Discharge Joint
083:Throatbush
110:Volute Liner
147: Impeller
122: Stuffing Box Seal
036: Frame Plate Liner
013:Cover Plate
018:Cover Plate Liner
124: Volute Cover Seal
041: Frame Plate Liner Insert



Matériaux de construction



LINERS

IMPELLERS

CASING

BASE

EXPELLER

EXPELLER RING

SHAFT SLEEVE

SEALS

Standard

Chrome Alloy
Natural Rubber

Chrome Alloy
Natural Rubber

SG Iron

SG Iron

Chrome Alloy
or
SG Iron

Chrome Alloy
or
SG Iron

SG Iron

Rubber
and
Nitrile

Options

Ferralium
Hastelloy C
316 SS
W151
Polyurethane
Neoprene
Butyl
Viton
Nitrile
EPDM
Hypalon

Ferralium
Hastelloy C
316 SS
W151
Polyurethane
Neoprene
Butyl
Nitrile
Hypalon

SG Iron
Various grades

MS
Fabricated
Cast Iron

NI Resist
Ferralium
Hastelloy C
Polyurethane
316 SS
W151

NI Resist
Ferralium
Hastelloy C
316 SS
Rubber
W151
Polyurethane
Neoprene
Butyl
Nitrile

EN56C
Ferralium
Hastelloy C
Titanium
316 SS
304 SS

Ceramic
Stellite
Chrome Oxide
Nordel
Neoprene
Viton

Application

Les pompes à boues liquides sont largement utilisées dans les mines, l’énergie, la métallurgie, le charbon, le dragage, les matériaux de construction et d’autres lignes industrielles pour le pompage des concentrés, des résidus, des boues et autres boues abrasives à haute densité.


Applications sur le terrain:

Exploitation minière lourde | Traitement des minéraux | Préparation du charbon | Cyclone Feeds | Traitement des agrégats | Broyage Primaire Primaire Fin | Service de boues chimiques | Les résidus | Broyage secondaire | Traitement industriel | Pâte et papier | Transformation des aliments | Opérations de craquage | Traitement des cendres | Transport par pipeline | Transport hydraulique à haute vitesse | Transformation des aliments | Boues explosives dans la fusion des métaux | Dragage des rivières et des étangs | Enlèvement des déchets lourds | Applications à plus grosses particules ou à faible NPSHA | Fonctionnement continu de la pompe de puisard (ronflement) | Coulis abrasifs | Boues à haute densité || Pâtes à grandes particules | Drainage de puisard | Lavage en profondeur | Drainage au sol | Mélange



Slurry Pump Application
